Vanaf je router, switch of patchpaneel trek je utp-kabels naar alle ruimtes waar je stabiel internet wilt. Een wandcontactdoos heeft een LSA strook waarop je de kabel afmonteert. Hiervoor kun je het beste een stugge kabel gebruiken. In dit artikel lees je hoe je stap-voor-stap een netwerkkabel afmonteerd op een wandcontactdoos, zodat je een stabiel netwerk tot stand brengt. Onderstaande stappen zijn uniformeer voor alle soorten netwerkkabels, dus UTP en (S)FTP-kabels.
Dit heb je nodig
Zorg dat je onderstaande materialen bij elkaar hebt vóórdat je begint met het aansluiten van een utp-kabel op een wandcontactdoos.
- Danicom Cat5, 6, 6a of 7 kabel op rol 100% koper - stug UTP of FTP.
- één of meerdere Cat5, 6 of 6a wandcontactdozen. Zorg dat de wandcontactdoos dezelfde categorieaanduiding (Cat5, 6 of 6a) én afscherming (UTP of (S)FTP) heeft als de utp-kabels die je gaat aansluiten. Dit is essentieel voor een sterk en stabiel internetsignaal. Kies voor afgeschermde kabels en wandcontactdozen zodra de kabels langs andere installatiekabels - bijvoorbeeld COAX - liggen. Met afgeschermde kabels voorkom je signaalstoring.
- Voor de Cat7 kabel op rol volstaat een wandcontactdoos met de categorie 6a.
- een {blog_kabelstripper}
- een LSA tang (dogger)
- kleine schroevendraaier
Stap 1: losdraaien van de wandcontactdoos
Haal de afdekkap van de wandcontactdoos af.
Zie ook onze uitgebreide uitleg over de kleurvolgorde.
Stap 2: UTP-kabel strippen met de kabelstripper
Pak de kabelstripper en strip de kabel(s) circa 6 centimeter. Verwijder indien aanwezig het transparante, plastic kruisje.
Zodra je dit gedaan hebt, zie je duidelijk 4 aderparen.
1: wit-blauw & blauw
2: wit-oranje & oranje
3: wit-groen & groen
4: wit-bruin & bruin
Leg nu de aders volgens de geadviseerde kleurvolgorde (Europese B-norm) in de sleuven van de LSA-strook. Wil je dat beide poortjes van de wandcontactdoos werken? Gebruik dan twee UTP-kabels tijdens de installatie. Houd de kleurvolgorde aan die op het product staat.
Stap 3: wandcontactdoos afmonteren met de LSA-tool
Heb je de aders op de juiste kleurvolgorde in de LSA-strook gelegd? Bevestig dan de installatie door met de LSA-tool de aders vast te drukken. Doe dit voorzichtig én precies. Door goede bevestiging profiteer je later van stabiele internetverbinding in elke ruimte. Let op dat je de LSA-tool zo op de wandcontactdoos plaatst, dat de zwarte schaartjes de aders aan de buitenkant afknippen.
Stap 4: check de installatie

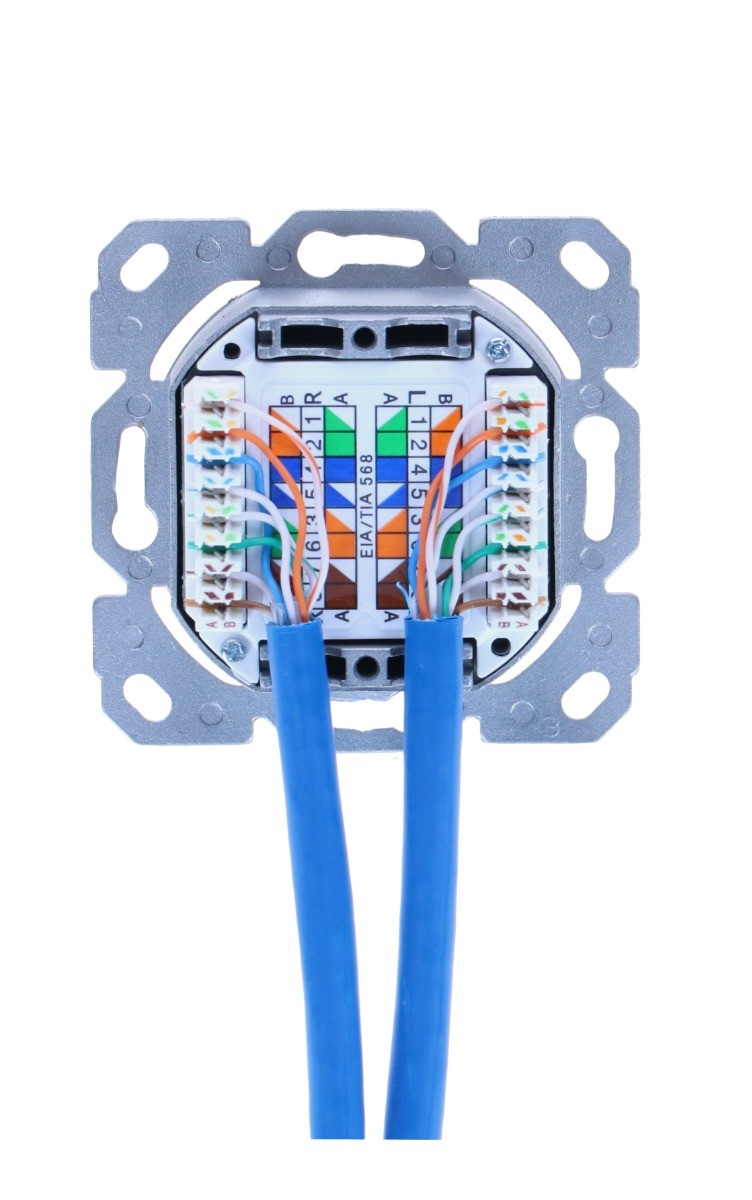

Ziet de installatie er volgens onderstaande afbeelding uit? Dan heb je succesvol een UTP-kabel op een wandcontactdoos aangesloten! De in- of opbouwdoos is nu klaar voor gebruik!
Wil je de netwerkkabel afmonteren met een RJ45 connector? Die stappen kun je hier nalezen.
Stap 5: plaats kabelbeugel
Om de kabels vast te zetten, plaats je de meegeleverde kabelbeugel over de utp-kabels.
Stap 6: afronden van wandcontactdoos aansluiting
Zodra je de kabelbeugel hebt bevestigd, plaat je nu de kap van de wandcontactdoos terug. Daarna is de wandcontactdoos gereed voor plaatsing in de wand. Zet de voorkant van de wandcontactdoos terug.
